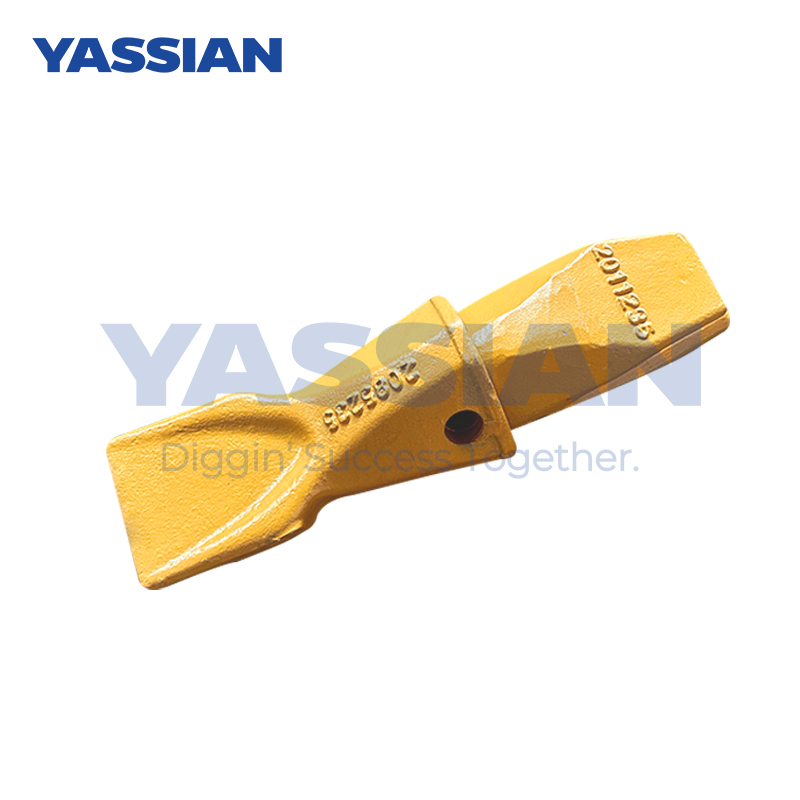

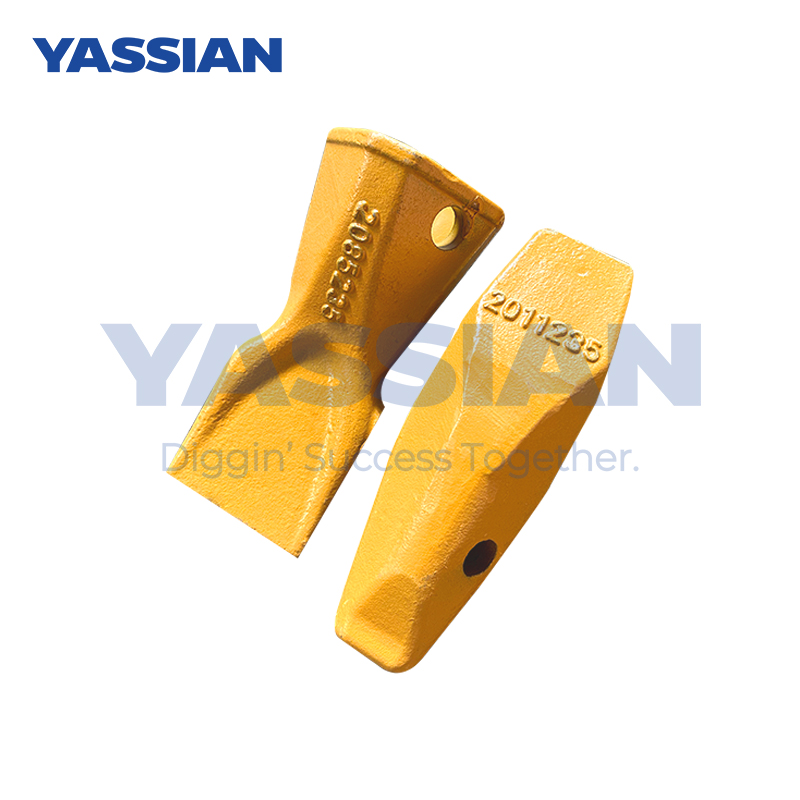

208-5235 201-1235
YASSIAN or Your's
Oruga
Descripción del Producto
¿Cuáles son los tipos comunes de alfileres?
Los tipos y características comunes de los pines son los siguientes:
1. Pins de posicionamiento
Pasador cilíndrico
La estructura cilíndrica, utilizada para fijar la posición relativa entre las piezas, transmitir el par o servir como un elemento de protección de sobrecarga.
Se requiere un ajuste de interferencia (tolerancia ± 0.02 mm), y la rugosidad de la superficie debe ser ≤ra0.4 μm para garantizar la precisión del posicionamiento.
Escenarios aplicables : procesamiento combinado, posicionamiento de ensamblaje (como guías de máquinas herramienta).
Pasador cónico
El diseño del cónico estándar 1:50 garantiza el auto-bloqueo y el antigüense después de la inserción, y su precisión de posicionamiento repetido es mayor que la de los pines cilíndricos.
La instalación requiere un aumento a una profundidad del 80% al 85% para la inserción del alfiler, con un espacio de 2-3 mm reservado en la cabeza para apretar.
Escenarios aplicables : Piezas desmontadas con frecuencia (como la alineación de moho).
II. Pins de conexión
Cotter
Estructura elástica en forma de U. Después de la inserción, el extremo de la cola se puede abrir para bloquear la posición, evitando el aflojamiento pero propenso a la deformación cuando se desmonta.
Se usa principalmente para fijar pernos y piezas de eje (como evitar el aflojamiento de las tuercas de las ruedas).
Pasador cilíndrico elástico (pasador de ranura)
Las piezas de acero enrolladas con surcos longitudinales generan auto-bloqueo elástico en las paredes del orificio de extrusión, que tienen fuertes capacidades contra la vibración.
Admite el desmontaje y el ensamblaje repetidos, y tiene bajos requisitos para la precisión de los agujeros.
Eje de alfiler
Se combina con un pasador Cotter para formar una conexión de bisagra, que es conveniente para la instalación y el desmontaje y altamente confiable.
Aplicación típica : Conexión junta del brazo de maquinaria de construcción.
Iii. Alfileres de funciones especiales
Pin de seguridad
Se rompe preferentemente cuando se sobrecarga (dureza 30-36HRC) para proteger los componentes de transmisión del núcleo.
A menudo se agregan las mangas de PIN para evitar la falla de compresión prematura.
Tipo B Pin de resorte
Hecho de acero de primavera, se abre automáticamente y se bloquea después de la inserción. Se puede desmontar repetidamente y es fácil de operar.
Tendencia de sustitución : Reemplazo gradualmente de los pasadores de poca tradicionales (como la fijación del eje del pin maquinaria agrícola).
Bereso
El final está equipado con una ranura para tarjeta de seguridad, específicamente diseñada para conexiones de armadura, con una resistencia al corte de ≥800MPa.
La dirección de instalación debe estandarizarse en capas de acuerdo con el número de filas (por ejemplo, para filas internas, inserte desde adentro hacia afuera).
IV. Tipos de derivados de hilo
Pin cilíndrico de hilo interno
Diámetro ≥6 mm, con agujeros roscados en la cola para un fácil desmontaje de agujeros ciegos.
Pon de cono de cola de tornillo
El diseño compuesto cónico y roscado combina una alta precisión de posicionamiento con resistencia a la vibración.
Nota : La selección debe tener en cuenta la precisión del posicionamiento (pines cilíndricos/cónicos), el desmontaje y la frecuencia de ensamblaje (pines de tipo B/pines elásticos) y la carga de la condición de trabajo (pines de seguridad/pines de Bailey).
