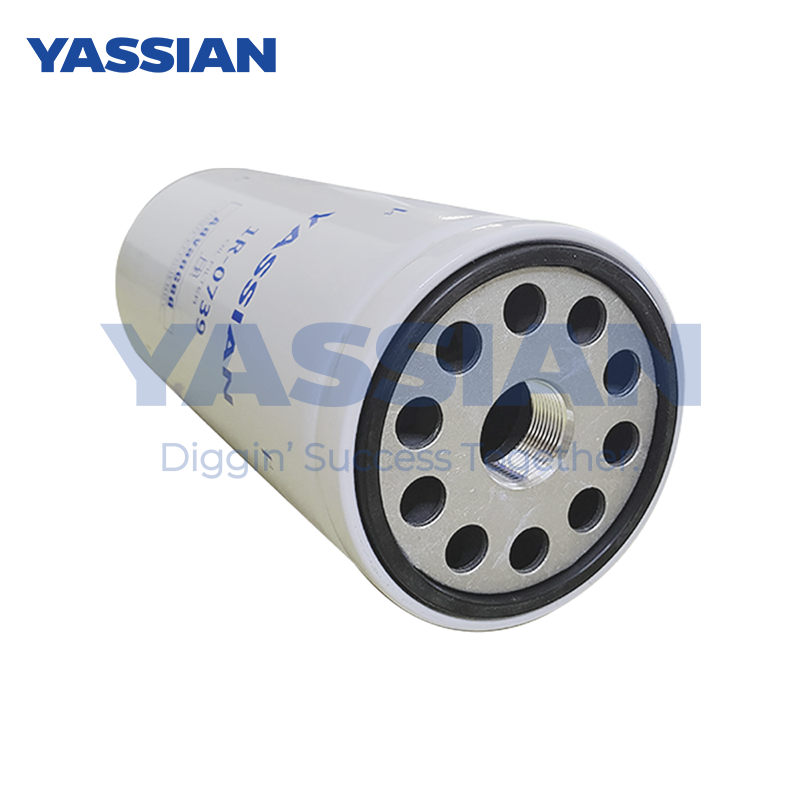

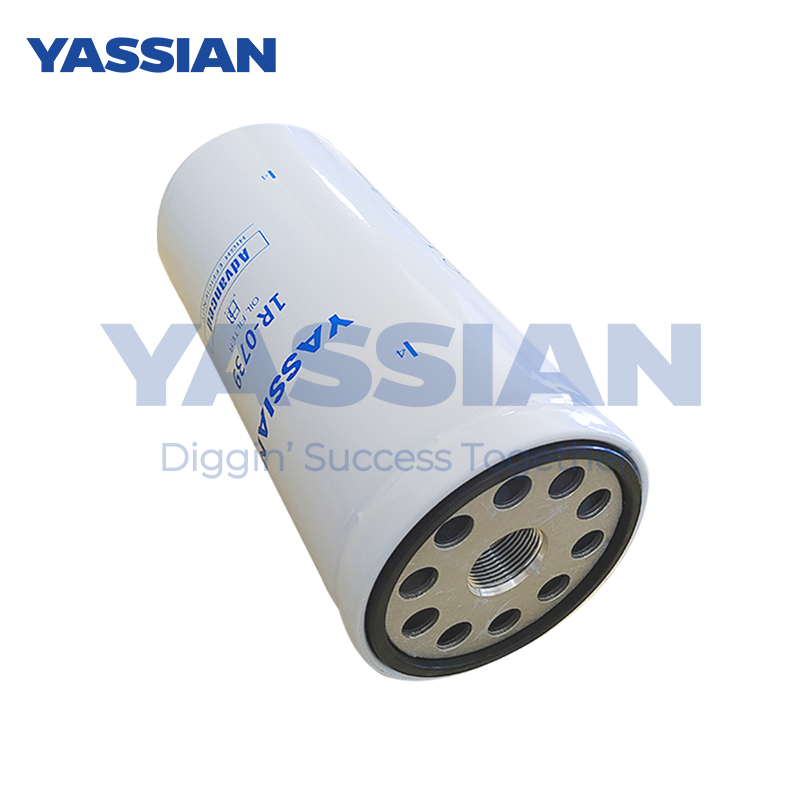

Filtro Reemplazo de aceite hidráulico Elemento de filtro 1R-0739 Filtro hidráulico

   Especificación de diseño para un sistema de filtro hidráulico de alta presión

     A medida que la clasificación de presión del sistema hidráulico de maquinaria de construcción supera los 45MPa, los filtros enfrentan requisitos de confiabilidad más estrictos. Basado en el estándar ISO 4406-2017 y en combinación con el último documento blanco técnico de Bosch Rexroth, este artículo expone sistemáticamente los puntos clave del diseño en entornos de alta presión.

Contenido central:

1. Selección de material

La carcasa debe estar hecha de aluminio forjado AL 6082-T6 (resistencia a la tracción ≥310MPA) o acero inoxidable 316L

El material del filtro debe ser preferiblemente la membrana compuesta de fibra de vidrio (β₅≥1000), y la presión de explosión debe ser ≥1.5 veces la presión máxima del sistema

2. Optimización estructural

Especificación de torque de instalación para el diseño de tipo giratorio (60 ± 5n · m para hilo M20)

La presión de apertura de la válvula de derivación incorporada se establece en 0.35 ± 0.02MPA

3. Verificación de rendimiento

Pasó 100,000 pruebas de pulso de presión (25-45 ciclos de MPa)

Capacidad de retención de suciedad ≥15g/cm³ (probado de acuerdo con el estándar ISO 16889)
