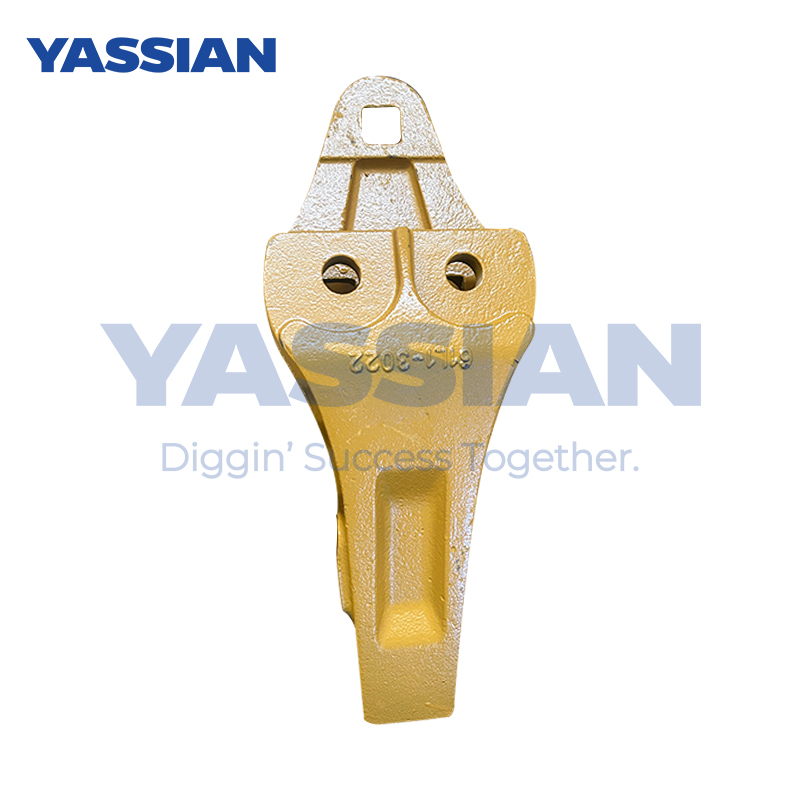

Cortador lateral 61L1-3022 Piezas de repuesto de equipos de movimiento de la tierra

Pasos para inspeccionar el tono de los dientes del cubo en la maquinaria de construcción

Los siguientes son los pasos de operación estandarizados para inspeccionar el tono de los dientes del cubo en la maquinaria de construcción, cubriendo tres métodos de uso común:

1. Método de prueba de herramientas de medición de contactos ‌ (aplicable a pruebas rápidas en el sitio)

Ubicación de limpieza ‌

Limpie a fondo las impurezas en la superficie de malla de los dientes del cubo y fije de manera estable los dientes del cubo que se prueban en la plataforma de detección.

El diente de referencia se selecciona como ‌

Seleccione un solo diente de referencia y use una pinza Vernier para medir la distancia entre los perfiles del diente en ambos lados como el valor nominal inicial.

Medir ‌ Diente por diente

Mida los lanzamientos de dientes adyacentes en secuencia a lo largo de la dirección del ancho del diente y registre la desviación del valor nominal (nota para evitar áreas con desgaste severo).

2. Método de compresión de plomo ‌ (con énfasis en la inspección de desgaste posterior al servicio)

Diseño del cable de plomo ‌

Corte el cable de plomo con un diámetro ligeramente más pequeño que el espacio esperado (recomendado: φ0.5-1 mm) y colóquelo paralelo en el área de malla de la superficie del diente no que no funcionan de los dientes del cubo.

Malla simulada ‌

Gire lentamente el mecanismo del asiento del engranaje para comprimir el cable de plomo. Gire continuamente durante ≥1 giro para garantizar una presión completa.

Medición de espesor ‌

Retire el cable de plomo deformado y mida el grosor en el punto más delgado con un micrómetro, que es el incremento real del tono del diente (tome el promedio de tres puntos).

Iii. Método de prueba de instrumentos ‌ (solución de laboratorio de alta precisión)

Operación de instrumentos de medición de dientes universales ‌

Instale los dientes del cubo en el mandril y ajuste la distancia entre las dos cabezas de medición para que sea ligeramente menor que el tono de diente nominal

El perfil del diente está hecho para adherirse estrechamente a la sonda por la tracción del martillo pesado, y el valor de desviación relativa se lee dental por diente.

Coordinar el esquema de la máquina de medición ‌

Recoja de 15 a 20 puntos discretos (con cifrado cerca del círculo de indexación) en la sección de trabajo del perfil del diente

Coloque la curva de perfil del diente real utilizando funciones de spline cúbicas y calcule la diferencia con el tono teórico del diente.

IV. Procesamiento de datos y juicio ‌

Parámetro ‌ ‌ Método de cálculo ‌ ‌ Base estándar ‌

Desviación de tono único ΔF Yodaoplaceholder0 = Valor medido - Valor nominal GB/T 25628-2023

Error de tono acumulativo F = max (σΔF ) -min (σΔF )

Usar desigualdad δ = (valor máximo - valor mínimo)/ valor promedio × 100%

Puntos clave de ejecución ‌: Se determinarán los nuevos dientes del cubo de acuerdo con la tolerancia permitida de GB/T 25628; La vida útil restante de los dientes viejos debe evaluarse en combinación con la desigualidad del desgaste.
